Essais CEM : pourquoi la pré-conformité en interne fait gagner des mois avant le marquage CE

Un produit électronique qui échoue à ses essais CEM en laboratoire accrédité, c’est une campagne à refacturer, une carte à modifier et une date de lancement qui glisse. Le scénario est banal : la compatibilité électromagnétique se découvre trop souvent en fin de projet, quand le boîtier est figé et le routage validé. Pourtant, une grande partie des non-conformités peut être détectée en amont, sur un banc de pré-qualification, avec un matériel bien moins lourd que celui d’un laboratoire de certification. Tour d’horizon de ce que couvrent les essais CEM, et de ce qu’un industriel peut raisonnablement tester lui-même.

Ce que la directive CEM exige réellement

La directive 2014/30/UE s’applique à la quasi-totalité des appareils électriques et électroniques mis sur le marché européen. Elle pose deux exigences essentielles :

• l’appareil ne doit pas produire de perturbations électromagnétiques dépassant un niveau qui empêcherait les autres équipements de fonctionner (émissions) ;
• l’appareil doit présenter un niveau d’immunité aux perturbations lui permettant de fonctionner comme prévu.

Le fabricant reste responsable de la démonstration de conformité : évaluation CEM, documentation technique, déclaration UE de conformité, puis apposition du marquage CE. La directive n’impose pas le recours à un organisme notifié. En pratique, la voie la plus simple consiste à appliquer les normes harmonisées publiées au Journal officiel de l’UE, qui donnent présomption de conformité : normes génériques EN 61000-6-1 à 6-4 selon l’environnement (résidentiel ou industriel), ou normes produit comme l’EN 55032 et l’EN 55035 pour le multimédia, l’EN 55011 pour les appareils industriels, scientifiques et médicaux, l’EN 55014 pour l’électrodomestique.

D’autres secteurs ont leurs propres référentiels : ISO 7637-2, ISO 11452 et CISPR 25 pour l’automobile, RTCA DO-160 pour l’aéronautique, MIL-STD-461 pour la défense. Les méthodes de base restent comparables ; ce sont les niveaux, les plages de fréquences et les montages qui changent.

Les quatre familles d’essais CEM

Émissions conduites

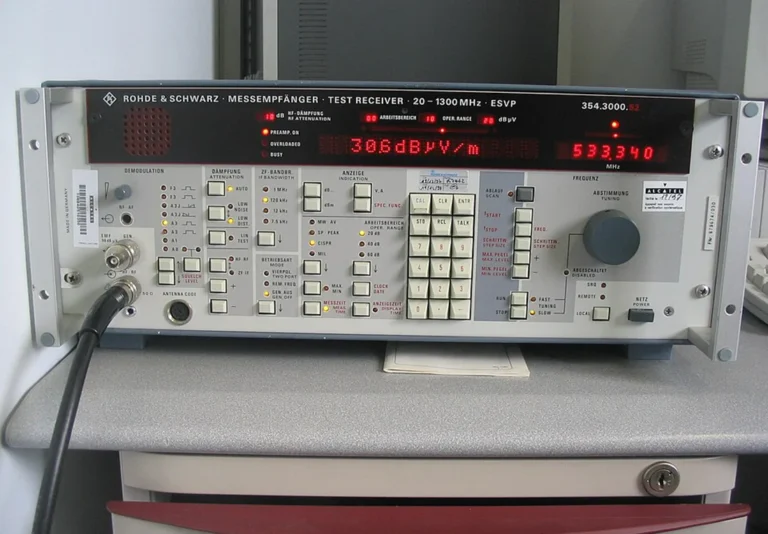

On mesure ce que le produit renvoie sur son câble d’alimentation, typiquement de 150 kHz à 30 MHz, à travers un réseau de stabilisation d’impédance de ligne (RSIL) qui isole le réseau et présente une impédance normalisée. Un analyseur de spectre ou un récepteur de mesure complète le montage. C’est l’essai le plus simple à reproduire en interne, et l’un des plus discriminants pour les alimentations à découpage.

Émissions rayonnées

Au-dessus de 30 MHz, la perturbation se propage par les câbles et le boîtier. La mesure se fait avec une antenne (biconique, log-périodique, cornet selon la bande) en chambre anéchoïque ou sur site en espace libre. Un banc de pré-conformité ne reproduit pas la distance et l’atténuation d’un site normalisé, mais il permet de comparer deux versions d’un même produit et de repérer les fréquences à problème avant le passage en laboratoire.

Immunité rayonnée et conduite

L’EN 61000-4-3 soumet l’appareil à un champ de 3 ou 10 V/m, généralement de 80 MHz à 1 GHz et au-delà, généré par un amplificateur de puissance et une antenne. L’EN 61000-4-6 injecte les perturbations directement sur les câbles, de 150 kHz à 80 MHz, via une pince d’injection ou un réseau de couplage. Ces essais exigent un amplificateur correctement dimensionné et une surveillance du fonctionnement de l’équipement sous test pendant toute la durée du balayage.

Perturbations transitoires

C’est la famille la plus variée et celle qui révèle le plus de défauts de conception :

• décharges électrostatiques (EN 61000-4-2), contact et air, avec un pistolet ESD ;
• transitoires rapides en salves (EN 61000-4-4), typiques des commutations inductives ;
• ondes de choc (EN 61000-4-5), qui simulent la foudre indirecte ;
• creux et coupures de tension (EN 61000-4-11), champs magnétiques à fréquence industrielle (EN 61000-4-8).

Chacun requiert un générateur dédié. Un pistolet ESD et un générateur de salves représentent un investissement modéré au regard du nombre de non-conformités qu’ils révèlent sur les entrées-sorties et les connecteurs.

Pré-conformité et certification : deux niveaux, deux logiques

Le laboratoire accrédité (ISO/IEC 17025) délivre un rapport opposable, avec des incertitudes de mesure maîtrisées et des sites qualifiés. Il n’est pas là pour aider à concevoir, mais pour constater.

Le banc de pré-conformité vise autre chose : itérer vite. Il sert à comparer un blindage, une ferrite, un filtre ou une modification de routage, en quelques heures plutôt qu’en quelques semaines. Il ne remplace pas la certification, mais il permet d’y arriver avec un produit déjà débogué. À l’échelle d’un bureau d’études qui sort plusieurs produits par an, l’économie en passages laboratoire et en délais couvre rapidement l’investissement.

Constituer son banc : matériel et étalonnage

Un banc de pré-qualification cohérent s’articule autour de quelques briques : RSIL et analyseur de spectre pour les émissions conduites, antennes couvrant au minimum 30 MHz à 1 GHz pour les émissions rayonnées, amplificateur et antenne d’immunité, pinces d’injection, générateur ESD et générateur de transitoires. Les fabricants de composants radio et IoT y ajoutent des antennes montant bien au-delà du gigahertz.

Pour identifier ces équipements sans multiplier les interlocuteurs, un annuaire spécialisé comme le Portail de la CEM regroupe l’offre de matériel d’essais CEM par fonction : amplificateurs jusqu’à 50 GHz, générateurs de perturbations conduites, antennes de 9 kHz à 140 GHz, pinces, RSIL, logiciels de mesure et chambres. Le site, géré par la société HEMERA.RF, renvoie aussi vers des prestations d’étalonnage accréditées.

Ce dernier point n’est pas accessoire. Un amplificateur dont le gain a dérivé ou une antenne dont le facteur n’a pas été vérifié depuis des années produisent des mesures sans valeur, et donnent une fausse confiance avant le laboratoire. Étalonner périodiquement les éléments critiques du banc, c’est ce qui transforme une pré-conformité indicative en pré-conformité utile.

En résumé : la directive CEM ne fixe pas la méthode, elle fixe le résultat. Tester tôt, avec un matériel adapté et étalonné, reste le moyen le plus sûr d’arriver au laboratoire une seule fois.
